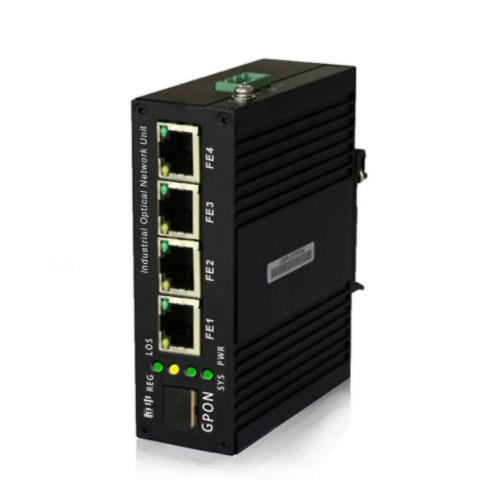

4口小型工业级GPON ONU光网络单元
型号：LH-G1004SD系列
- 产品参数
- 产品特点
- 产品选型
- 彩页下载
| 项目 | LH-G1004SD-4FT |
| 接口 | 1个GPON端口 4个FE，10/100Mbps RJ45以太网端口 |
| 外形尺寸 | 103mm×78mm×32mm（长×高×宽）；主板尺寸：98mm * 69mm * 18mm（可定制）； |
| 电源 | DC 24V 供电（支持12V ~ 36V），电源规格可订制 |
| 功耗 | 满载功耗≤5W；空闲功耗≤2W |
| 满配重量 | 0.35Kg |
| 环境参数 | 运行温度：-40°C～85°C 存储温度：-40°C～85°C 相对湿度：10%～95%，无凝结 |
产品特性
| 项目 | G1004SD | |
| 无源光接入特性 | 符合ITU-T G.984.1/2/3/4 标准 支持下行速率 2.448Gbit/s，上行速率为 1.244Gbit/s 支持符合 G.984 标准的 PLOAM、嵌入式 OMCI 的管理； 支持ONU软件批量升级、定时升级、实时升级 支持PON口发光功率，接受光功率检测 | |
| 二层特性 | MAC | 支持4K个MAC地址 |
| VLAN | 支持4K个 VLAN表项 支持基于端口的VLAN 支持同一VLAN下的端口隔离 | |
| 生成树 | 支持环路检测 | |
| 端口 | 支持带宽控制 | |
| 安全特性 | 用户安全 | 支持MAC地址绑定到端口和端口MAC地址过滤 |
| 设备安全 | 支持控制层上防止各种针对CPU的DOS攻击和病毒攻击 | |
| 网络安全 | 支持端口广播/多播报文抑制 | |
| QoS | 支持基于端口、802.1P、ToS和自定义TCP/UDP端口的高级队列调度，每端口支持4个优先级队列，提供FIFS、SP和WRR等多种队列调度算法 | |
| 组播 | 支持IGMPv1/v2/V3 Snooping 支持跨VLAN组播功能 | |
| 设备保护 | 所有端口支持6Kv以上的信号防雷能力 电源部分支持6Kv以上的防浪涌能力 | |
| 维护特性 | 网络维护 | 支持基于WEB的端口收发包统计 |
| 设备管理 | 安装方式：导轨安装、壁挂式安装 支持Web配置管理、CLI配置管理 支持符合 G.984 标准的 PLOAM、嵌入式 OMCI 的管理 支持配置文件导入和导出，方便进行批量配置 | |
主要优势
1、GPON无源光传输网络
光纤作为传输介质，传输全程无源，运行可靠稳定。实现单纤双向高带宽业务承载， 上行 1.25Gbps，下行2.48Gbps。GPON 网络支持多级分光的总线型架构，符合自动化配网输电结构。
2、提供多业务的 QOS 保障
支持基于 ITU-T Y.1291 的 QoS 机制，包括标记优先级、队列调度、流量监管整形、 拥塞抑制、缓存管理等技术。系统针对不同的用户和业务规定不同的时延与抖动、保证带宽、最大带宽等 SLA 参数，系统支持 DBA 机制，对每个ONU上行带宽进行分配和限速。
3、先进的产品架构和兼容性
产品模块化设计，兼容 华为(Huawei)、中兴(ZTE)、博达(BDCOM)、键桥(KeyBridge) 等OLT局端，支持多种定制需求，安全可靠，并且可根据客户的需求提供AC 85~265V、DC 12~60V 等。
4、丰富的以太网功能
具备有效的隔离保障机制、VLAN 隔离、保护端口、MAC 地址绑定、IP 地址绑定、端口限 速、队列技术、流控技术等为多业务融合的开展起到了技术保障，能平滑升级扩容。
功能特点
1、全面兼容 ITU-T G.984.1/2/3/4 标准 ，采用 GPON 上行；
2、支持下行速率 2.448Gbit/s，上行速率为 1.244Gbit/s；
3、支持 32 个 TCONT，256 个 GEMPORT；
4、支持双向 FEC，支持 RS(255 ,239) 的 FEC 编解码；
5、支持 G.984 标准的 AES128 加解密功能；
6、支持 SBA 和 DBA 带宽分配；
7、支持符合 G.984 标准的 PLOAM、嵌入式 OMCI 的管理；
8、支持 Dying -Gas 检测和上报 ；
9、支持流氓 ONU 检测 ；
10、支持符合 G987.3 协议的 GPON 节能；
11、支持 802.3 、802.1Q 的 Tag/Untag 以太帧，支持 QinQ；
12、支持灵活的 tag 处理，CTC2.1 ，TR156 要求；
13、支持灵活的流分类，最大 520 条流分类规则；
14、支持链路误码事件监测和环回监测；
15、支持多种组播转发方式，支持组播复制功能；
16、Ethernet 支持速率、双工模式的自协商及手设置；
17、各 UNI 接口支持 STP/RSTP 协议；
18、通过 SLA 约束、Policing、队列管理调度/拥塞避免、丢弃管理方式，为不同优先级；
19、业务提供 QoS 保证；
20、支持基于入口的流量控制，对超出业务可选择丢包 Pause 帧反压；
21、支持 HQoS 功能；
标准和认证：
●安规：UL 60950-1
●EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
●EMS：
EN 61000-4-2 (ESD)等级3，EN 61000-4-3 (RS)等级3，
EN 61000-4-4 (EFT)等级3，EN 61000-4-5 (Surge)等级3
EN 61000-4-6 (CS)等级3，EN 61000-4-8 等级3
●冲击：IEC 60068-2-27
●自由下落：IEC 60068-2-32
●震动：IEC 60068-2-6
