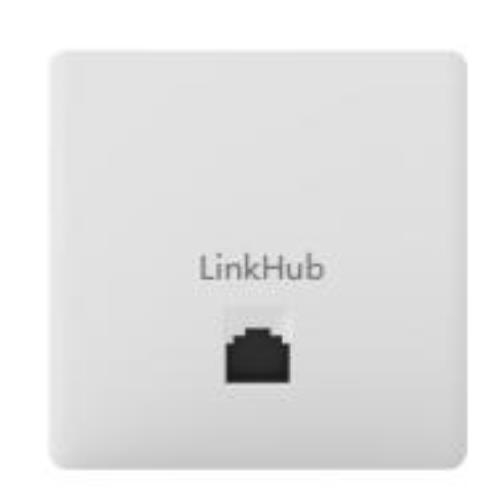

1200M双频面板AP
型号：AP-M1201
- 产品参数
- 产品特点
- 产品选型
- 彩页下载
硬件配置 | |
型号 | AP-M1201 |
主芯片 | 1200M高性能企业级芯片 |
主 频 | 580MHz |
无线技术 | 2.4G:300M 802.11b/g/n MIMO 技术 5.8G:867802.11a/n/ac MIMO 技术 |
Memory | 128MB DDR RAM |
Flash | 16MB |
网络接口 | WAN（PoE）：10/100/1000Mbps自适应网络接口 LAN： 10/100/1000Mbps自适应网络接口 |
指 示 灯 | 电源指示灯 |
电 源 | 802.3af/802.3at 48V 标准 PoE供电； |
工作环境 | 温度：-30℃～+55℃（工作），-40℃ ～+70℃（储存） 湿度（非凝结）：10％～90％（工作），5％～95％（储存） |
产品尺寸 | 86mm×86mm×35mm |
外壳 | ABS进口材质，塑料外壳 |
天 线 | 2dBi*4 全向内置天线 |
射频特性 | |
频率范围 | ISM波段: 2.400GHz ~ 2.4835GHz 5.150GHz ~ 5.850GHz |
信道分布 | 2.4G：1、2、3、4、5、6、7、8、9、10、11、12、13 36、40、44、48、52、56、60、64、149、153、157、161、165 |
调制方式 | OFDM = BPSK,QPSK,16-QAM,64-QAM,256-QAM; DSSS = DBPSK,DQPSK,CCK |
输出功率 | 2.4G频段： 802.11b: @11M:18±2dB, @1M:18±2dB 802.11g: @54M:15±2dB, @6M:18±2dB 802.11n VHT20/VHT40: @MCS7:15±2dB, @MCS0:18±2dB 5.8G频段： 802.11a: @54M:15±2dB, @6M:19±2dB 802.11n HT20/HT40: @MCS7:15±2dB, @MCS0:18±2dB 802.11ac VHT20: @MCS7:15±2dB, @MCS0: 18±2dB VHT40: @MCS7:15±2dB, @MCS0: 18±2dB VHT80: @MCS7:14±2dB, @MCS0: 18±2dB |
接收灵敏度 | 2.4G频段： 802.11b: -92dbm@11Mbps, -94dbm@1Mbps 802.11g: -72dbm@54Mbps, -89.5dbm@6Mbps 802.11n VHT20 1X1: -66dbm@MCS8, -89dbm@MCS0 VHT20 2X2: -65dbm@MCS8, -88dbm@MCS0 VHT40 1X1: -65dbm@MCS9, -86.5dbm@MCS0 VHT40 2X2: -64dbm@MCS9, -85.5dbm@MCS0 5.8G频段： 802.11a: -72dbm@54Mbps, -88dbm@6Mbps 802.11n: VHT20 1X1: -66dbm@MCS8, -87.5dbm@MCS0 VHT20 2X2: -65dbm@MCS8, -86.5dbm@MCS0 VHT40 1X1: -65dbm@MCS9, -85dbm@MCS0 VHT40 2X2: -64dbm@MCS8, -84dbm@MCS0 802.11ac: VHT20 1X1: -64dbm@MCS8, -84dbm@MCS0 VHT20 2X2: -63dbm@MCS8, -83dbm@MCS0 VHT40 1X1: -58.5dbm@MCS9, -82dbm@MCS0 VHT40 2X2: -57.5dbm@MCS9, -81dbm@MCS0 VHT80 1X1: -55.5dbm@MCS9, -79dbm@MCS0 VHT40 2X2: -54.5dbm@MCS9, -78dbm@MCS0 |
EVM | 802.11ac: ≤-32dB 802.11n: ≤-28dB 802.11g: ≤-25dB 802.11b: ≤-10dB |
频 偏 | ±20ppm |
软件特性 | 胖瘦一体 |
工作模式 | 路由模式/AP模式/WDS中继模式 |
带 机 量 | 64人 |
网 络 | 控制器地址/DHCP/静态IP |
云端管理 | 免费绑定云端账号，小程序实时远程管理设备 (配合AC) |
系 统 | 恢复出厂/系统重启 |
高性能硬件配置
采用高性能企业级芯片，工业级电路设计，支持IEEE802.11a/b/g/n/ac协议，可提供2.4G频段300Mbps无线接入速度、5.8G频段867Mbps无线接入速度、WAN口10/100/1000Mbps以及LAN口10/100/1000Mbps以太网交换处理速度。内置128MB闪存+16MB内存，轻松支持64个用户并发上网。优秀的工业级电路及散热设计，时刻保障用户网络数据长期、稳定、高效能地传输，提升用户体验。
强大的无线覆盖能力
支持2.4G&5.8G双频WiFi，2.4G频段兼容性强，传输距离远；5.8G频段非重叠信道多、干扰小、延时低、网速快，双频并发，可同时接入更多设备，满足小空间、高密度、大带宽环境无线终端WiFi无线上网需求。
强千兆PoE供电WAN口，千兆LAN接口
配置1个10/100/1000Mbps自适应有线网络接口，支持802.3af/802.3at 48V标准PoE远程供电，只需一条网线即可将网络数据、电力均传输至设备，供电距离最高可达100米（具体距离与网线材质有关，一般常用网线传输距离约70米左右），无需更改原有电力布局，施工简单方便。
超薄86盒结构外观，安装简单快捷
阻燃材质外壳、35mm超薄结构、三维立体式散热，暖心式斜插网口设计节省安装空间，时刻为客户着想，简化安装难度，提升施工效率。
胖瘦一体的软件版本
AP-M1201胖AP版支持AP、路由、WDS多种操作模式，既可以实现小型企业场景的无线覆盖，也可以当成家用的PPPOE拨号的无线路由器，还可以用中继转发功能实现WIFI补盲；瘦AP版适用于中大型场景，5个AP以上场景的建议搭配网关或AC切换到瘦AP版本使用，可实现云端或小程序远程管理，方便后期维护简单便捷。
负载均衡，策略路由，无缝漫游，流量控制
配合AC统一管理所有AP，多WAN负载均衡，策略带宽，同一台AC下面所有AP用户无缝漫游，精准的流量控制确保整个网络用户的带宽保证。
简单高效的小程序，云端管理(配合AC)
设备绑定智能管理云平台后，可通过小程序，云平台对设备进行云管理，包括查看设备的基本信息、
设备在线/离线状态、远程设置，维护、升级等。
AP-M1201*1，DC 12V/1A电源适配器*1、网线*1、说明书（内含保修卡）
