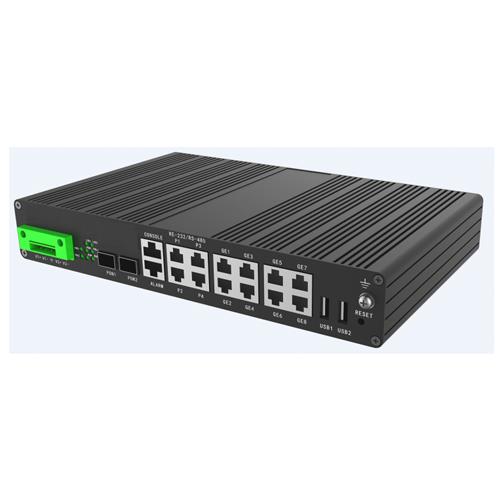

双PON口工业级电力8口千兆ONU
型号：LH-X1008G-DC
- 产品参数
- 产品特点
- 产品选型
- 彩页下载
| 项目 | 描述 |
| LH-X1008G-DC | |
| 固定配置接口 | 2*GEPON/GPON固定接口； 8*GE接口； 4*RS232/RS485接口 1*Console管理接口； 1*DI（4路）告警输入接口 2*USB2.0扩展接口 |
| PON接口 | 上下行对称1.25Gbps传输速率（EPON）；下行2.5Gbps/上行1.25Gbps（GPON） |
| 网络覆盖半径: 20公里 | |
| 光接口类型：SC/PC | |
| 发送光功率：0～4dbm | |
| 接收光灵敏度:≤ -27dBm | |
| 安全性: ONU支持MAC地址认证机制，GPON支持OID/SN认证 | |
| 支持光功率检测等DDMI功能 | |
| 4G接口 | USB接口，支持4G模块扩展，可选支持CAT1/CAT4/CAT6卡（定制） |
| 5G接口 | USB接口，支持5G模块扩展。4G/5G模块共用一个SIM卡槽。 |
| USB接口 | 2个USB2.0扩展接口，可外扩USB设备：4G/5G网卡，U盘存储，WIFI设备，串口，DI/DO设备等 |
| WIFI | 内置1*1 USB 2.4GHz 11n WIFI模块。 |
| 天线 | WIFI胶棒天线，1×1 2.4G SMA天线接口 |
| 串口 | 串口类型：支持RS232、RS485全双工/半双工 |
| 最大端口速率： 9600bps | |
| 会话类型：支持TCP Server、TCP Client、UDP | |
| 支持透传IEC60870-5-101/104、IEC61850、CDT、DNP等多种电力通信规约 | |
| 告警端口 | 支持报警输入接口 |
| 二层功能 | VLAN数量：4K，支持QINQ和Stacking VLAN |
| 支持VLAN转换等功能 | |
| 支持STP功能 | |
| 支持端口镜像功能 | |
| 支持UNI端口流控功能 | |
| 支持IGMP Snooping | |
| 服务质量 | 背压式流控（半双工）、IEEE 802.3x流控（全双工） |
| IEEE 802.1p, CoS | |
| WR、SP和FIFO队列调度算法 | |
| 端口限速 | |
| 支持的业务流分类 | |
| 安全功能 | 支持接入设备容量限制、MAC地址过滤功能 |
| 支持UNI接口之间安全隔离功能 | |
| 支持基于应用层协议端口号、IP、源目的MAC、VLANid的数据流过滤功能 | |
| 支持广播、组播、未知单播的报文抑制功能 | |
| 支持UNI端口环路检测功能 | |
| 可靠性 | 支持双PON口“1+1”保护自动切换和恢复，切换和恢复时延<50ms |
| 支持GE光接口以太网ERPS环网功能，倒换时延<50ms | |
| MTBF: 50000小时 | |
| 管理配置 | CLI, SNMP, TELNET等多种管理方式 可通过TFTP、OAM等方式进行软件升级 |
| 机箱 | 机箱尺寸（W×H×D） 280mm×165mm×44mm |
| 防护等级IP40 | |
| 无风扇、铝合金机箱散热表面设计 | |
| 重量：1.0 Kg | |
| 电源 | 支持直流DC48V、AC220V等供电 |
| 额定功耗 < 40W | |
| 环境指标 | 工作环境：温度-40℃～75℃ |
| 存储环境：温度-40℃～85℃ | |
| 相对湿度：湿度5%～95%无冷凝 |
电源输入端口
V1+ / V1- : 输入电压（通路1）
V2+ / V2- : 输入电压（通路2）
接地端子
| 属性 | 颜色 | 状态 | 描述 |
| PWR1 | Green | On | 电源通路1正常上电。 |
| Off | 电源通路1未上电。 | ||
| PWR2 | Green | On | 电源通路2正常上电。 |
| Off | 电源通路2未上电。 |
3.2 XPON端口
XPON Port1~2：2个GPON/GEPON自适应PON口
PON LED指示灯
| 属性 | 颜色 | 状态 | 描述 |
| PON | Green | On | 表示ONU的MPCP和OAM链路均已经建立。 |
| Blinking | 表示ONU正在试图建立连接。 | ||
| Off | 表示ONU未完成MPCP和OAM发现和注册。 | ||
| LOS | Red | On | 表示ONU PON口光模块电源关断。 |
| Blinking | 表示ONU接收光功率低于光接收机灵敏度。 | ||
| Off | 表示ONU接收光功率正常。 |
3.3 GE端口
GE Port1~8：8个千兆以太网口
GE LED指示灯
| 属性 | 颜色 | 状态 | 描述 |
| LNK/ACT | Green | On | 表示网口已连接，但无数据传输。 |
| Blinking | 表示该网口有数据传输。 | ||
| Off | 表示系统未上电或者该网口未连接终端设备。 |
LH-X1008G-DC是一款针对电力配、用电场景存在大量末端感知设备需要接入系统的“边缘侧多类型通信接口自适应”的工业级 ONU设备。提供可选的2×GPON/2×GEPON，4G/5G LTE等多种上行网络接口，提供8个GE电口+4个RS485/R232串口，WIFI局域网接入，以及4路DI告警接入，2×USB扩展接口。产品可应用于电力配网自动化信息采集和传输，电力机房多业务末端感知设备接入，也可满足视频监控等建设要求。 该产品EPON接入遵循IEEE802.3ah，满足《YD/T 1475-2006接入网技术要求——基于以太网方式的无源光网络(EPON)》和《中国电信EPON 设备技术要求V3.1》中对于GEPON OUN设备的相关要求。同时，遵循电力行业的主要通信标准《基于以太网方式的无源光网络（EPON）系统》和电力行业工业级要求的相关规范。采用网络标准其开放性好、应用广泛、使用的是透明而统一的TCP/IP协议，以及标准化的OAM和SNMP管理。 GPON接入遵循ITU G.984系列标准，满足《GB/T33845-2017接入网技术要求——吉比特的无源光网络（GPON）》，《YD/T1949-2009接入网技术要求——吉比特的无源光网络（GPON）》 和 《中国电信GPON 设备技术要求V2.0》中对于GPON ONT设备的相关要求，兼容性好，支持标准话的OMCI和SNMP管理。 该产品也支持标准的GE以太网光纤接入，4G/5G LTE无线运营商网络接入或者备份，增加产品的可靠性。可灵活根据用户要求，选择不同网络优先策略，保证系统的可靠性。 支持8个GE以太网接入，方便接入网络摄像机，网络终端采集设备，支持4个RS232/485接口，可二次开发，支持多种下挂终端设备的多协议接入，满足多种末端感知/采集设备接入要求。并支持4路DI输入告警，快速接入告警信号。 X1008G-DC应用于电力系统的边缘侧综合接入，支持远程信息采集和传输，在PON的网络中，通过两个PON上行到不同的OLT，起到网络保护作用；在以太网网络环境中，通过双GE形成ERPS环网，通过环切换保护，起到网络保护作用，同时，在有线网络故障情况下，还可以通过4G/5G LTE网络作为紧急备份，及时告知故障，方便远程管理和维护；下行通过GE和串口接入开闭所，环网柜，配电房等设备。
* 双PON双MAC设计，坚强灵活的组网模型。支持GPON/EPON自适应。
ONU采用“手拉手”全保护倒换型的高可靠性拓扑结构，电网通信链路的1+1保护功能并且实现小于10ms保护切换，保障电网通信系统的可靠运行。此外，根据实际配网结构的不同，也可以灵活采用树形、链型手拉手、环形等结构。
* 多种网络接入
可支持GPON/EPON自适应，满足不同的建网需求。设备可灵活选择GPON/EPON无源光网络。
支持无线广域网4G/5G LTE备份，有线网络故障时能快速倒换到无线网络，保证网络畅通，方便实现远程管理和无人值守。特殊场景也可以支持4G/5G业务接入，方便网络部署。
* 提供多业务的QOS保障
支持基于GPON/EPON/GE的QOS策略，灵活分配带宽，区分多种业务优先级，保证多业务接入，获得相应的质量保障。
* 先进的产品架构
产品模块化设计，支持多种定制需求，双电源供电，安全可靠。产品供电可支持AC220V、DC48V。全覆盖配网环境对于设备电源的要求。
* 丰富的以太网功能
支持8个10/100/1000M自适应以太网接口，具备有效的隔离保障机制、VLAN隔离、保护端口、MAC地址绑定、IP地址绑定、端口限速、队列技术、流控技术等为多业务融合的开展起到了技术保障，能平滑升级扩容。
* 兼容主流厂商华为、烽火等OLT
面向业务，提供统一的网络传输和互联协议、兼容华为、烽火等OLT对接。满足多业务需求，丰富的OAM/OMCI功能，易学易用。
* 针对电力系统的工业级设计
ONU具备双PON上行，提供GEPON、GE、RSRS232/485等业务接口。满足宽温-40℃～75℃，能够适应各种恶劣环境，抗强雷击和强电磁干扰，符合GB/T17626电磁兼容4级标准、安规要求。
